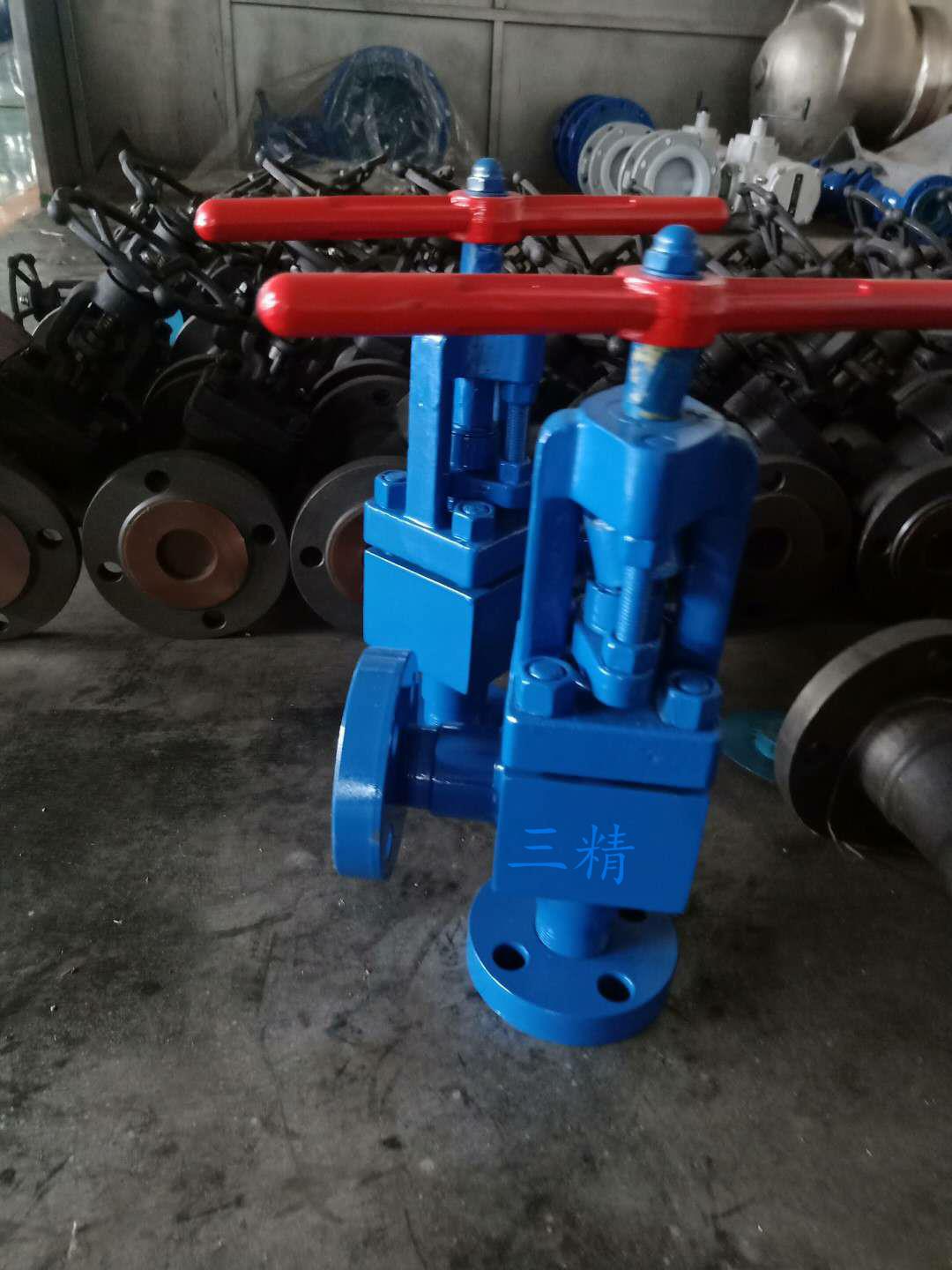

国标碳钢角式截止阀
点击放大
产品型号:
J44H-320C
产品名称:
国标碳钢角式截止阀
产品报价:
产品特点:
J44H-320C国标碳钢角式截止阀是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
  J44H-320C国标碳钢角式截止阀的详细资料:

高压角式截止阀、高压角式节流阀

高压截止阀型号:J44Y

高压截止阀公称通径:3MM-400MM

高压截止阀使用压力:16MPA -40MPA

高压截止阀 连接方式:法兰连接

高压截止阀形式:手动

高压截止阀主要功能:起开关作用

高压截止阀 使用介质:各种介质

高压截止阀材质:A105锻钢 304锻不锈钢

高压截止阀标准:机械部标准或定做非标

J44H-320C国标碳钢角式截止阀性能与规范



公称压力 16 32 Mpa
壳体试验 24 48
密封试验 17.6 35.2
气密封试验 0.5-0.7
适用介质 C P R
水、油品、蒸汽 氮氢混合气 碱液、液氨
适用温度(℃) ≤200


J44H-320C国标碳钢角式截止阀的原理

高压切断阀是强制性的密封阀,以便当阀关闭时,压力必须施加到阀迫使密封表面不泄漏。当从阀进入阀,克服了阀杆和填料的摩擦阻力和由介质产生的压力推力和关闭阀门的力大于力以打开阀所需的操作力的下方,所以媒体阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封阀的出现,截止阀介质流将进入阀室改变从阀上面,然后在中等压力下,阀关小力,力打开阀,阀茎直径可以相应地减少。同时,在介质的作用下,这种形式的阀门也更严格。有一个预定截止流量阀,自上而下。

高压切断阀打开时,阀门的开度的高度,25%的公称直径当?30%时,流程已达到最大,阀已到达完全打开的位置。所以截止阀的全开位置,行程阀应确定。

高压角式截止阀的优点

结构简单,制造和维修比较方便。

工作行程小,启闭时间短。

密封,并且密封面磨擦力小,寿命较长。

流体阻力大,需要大的力来打开和关闭。

不带颗粒,粘度,易结焦的介质适用。



产品相关关键字: 手动碳钢角式截止阀 电动碳钢角式截止阀 气动碳钢角式截止阀 美标碳钢角式截止阀 A105碳钢角式截止
