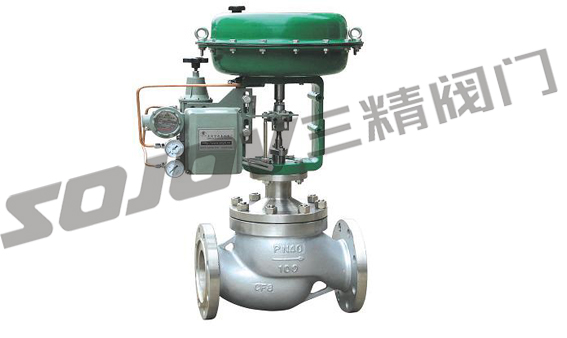

高温美标气动调节阀
点击放大
产品型号:
ZJHP
产品名称:
高温美标气动调节阀
产品报价:
产品特点:
ZJHP高温美标气动调节阀$n气动调节阀 连接方式:法兰连接$n$n气动调节阀形式:控制压力,可手动调节$n$n气动调节阀主要功能:控制流量$n$n气动调节阀介质:各种介质$n$n气动调节阀材质:WCB铸钢 不锈钢$n$n气动调节阀标准:机械部标准或定做非标
  ZJHP高温美标气动调节阀的详细资料:

SZXP气动薄膜直通单座调节阀

气动调节阀型号:SZXP

气动调节阀公称通径:25MM-400MM

气动调节阀使用压力:1.6MPA -10MPA

气动调节阀 连接方式:法兰连接

气动调节阀形式:控制压力,可手动调节

气动调节阀主要功能:控制流量

气动调节阀介质:各种介质

气动调节阀材质:WCB铸钢   不锈钢

气动调节阀标准:机械部标准或定做非标

SZXP气动薄膜直通单座调节阀概述

 SZXP气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

气动薄膜直通单座调节阀产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP高温美标气动调节阀主要零件材料

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯,柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60SIMN

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13

ZJHP高温美标气动调节阀主要技术参数



公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250

调节阀流量选型
1.阀上压差变化小,给定值变化小,工艺过程的主要变量的变化小,以及S>0.75的控制对象,宜选用直线流量特性。

2.慢速的生产过程,当S>0.4时,宜选用直线流量特性。

3.要求大的可调范围,管道系统压力损失大,开度变化及阀上压差变化相对较大的场合,宜选用等百分比流量特性。

4.快速的生产过程,当对系统动态过程不太了解时,宜选用等百分比流量特性。

5.根据以往经验也可按下表选择流量特性。
6.快开特性:适用于两位动作的场合或当需要迅速获得调节阀的较大流通能力的场合。当调节器必须设定在宽比例带时,其调节阀也可选用快开特性。

调节阀填料的选型:

(1)调节控制阀常用的是四氟“V"形填料和石墨“0"形埴料。

(2)四氟填料摩擦小,但耐温差,寿命短;石墨植料摩擦大,但耐温好,寿命长:高温下和带定位器的调建议选石墨填

3)若四氪填料常换,可以考虑用石墨填料。

调节阀订货须知



用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由
