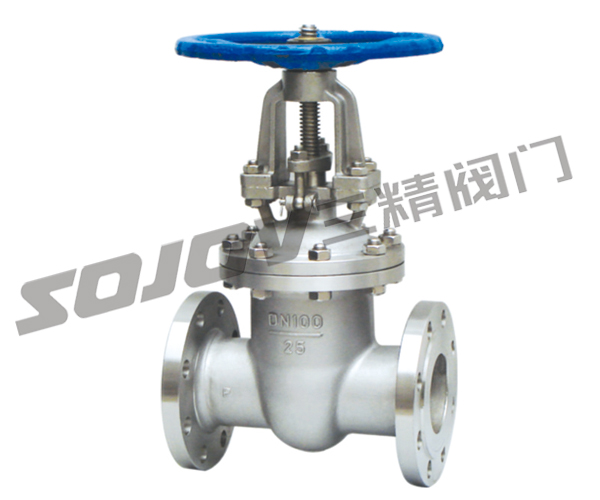

法兰连接闸阀
点击放大
产品型号:
Z41W
产品名称:
法兰连接闸阀
产品报价:
产品特点:
Z41W法兰连接闸阀$n$n闸阀型号:Z41W$n$n闸阀公称通径:15MM-800MM$n$n闸阀使用压力:1.6MPA -10MPA$n$n闸阀连接方式:法兰连接$n$n闸阀形式:手动$n$n闸阀主要功能:起开关作用$n$n闸阀使用介质:耐腐蚀介质$n$n闸阀材质:不锈钢$n$n闸阀标准:机械部标准或定做非标
  Z41W法兰连接闸阀的详细资料:

Z41W法兰连接闸阀

闸阀型号:Z41W

闸阀公称通径:15MM-800MM

闸阀使用压力:1.6MPA -10MPA

闸阀连接方式:法兰连接

闸阀形式:手动

闸阀主要功能:起开关作用

闸阀使用介质:耐腐蚀介质

闸阀材质:不锈钢

闸阀标准:机械部标准或定做非标

Z41W法兰连接闸阀产品介绍:

Z41W法兰式不锈钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

Z41W应用规范:

1、不锈钢闸阀设计制造按GB12234-89  2、不锈钢闸阀结构长度按GB12221-89  3、不锈钢闸阀法兰尺寸按JB/T79-94  4、不锈钢闸阀阀门检查和试验按GB13927

Z41W性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气

低压密封空气(Mpa)

Z4IH-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸类

ACETICACID

醋酸类

NITRICACID

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

不锈钢闸阀主要零件材质

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304
Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

产品相关关键字: 生产闸阀 出售闸阀 供应闸阀 不锈钢闸阀 手动闸阀
