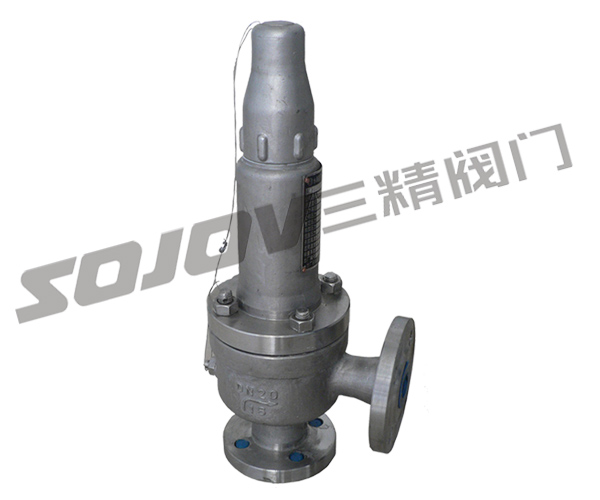

法兰连接高压安全阀
点击放大
产品型号:
A41Y
产品名称:
法兰连接高压安全阀
产品报价:
产品特点:
A41Y法兰连接高压安全阀区别于一般的全启式安全阀,其泄压后可自动关闭,无需人手动复位。
  A41Y法兰连接高压安全阀的详细资料:

A41Y法兰连接高压安全阀区别于一般的全启式安全阀,其泄压后可自动关闭,无需人手动复位。A41Y-160、A41Y320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P高压安全阀、A41Y-160R/320R高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。





A41Y法兰连接高压安全阀主要零部件材料

NO.

零件名称

A42Y-160 A42Y-320 材料

A42Y-160P A42Y-320P 材料

A42Y-160R A42Y-320R 材料

1

法兰

35/35CrMoA

2Cr13

1Cr18Ni12Mo2Ti

2

阀座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀体

40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

调节圈

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

反冲盘

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

导向套

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

ZG230-450

ZG230-450

9

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

10

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

11

调整螺杆

45

2Cr13

2Cr13

12

阀帽

ZG200-400

ZG200-400

ZG200-400



密封面材料

堆焊Co基硬质合金

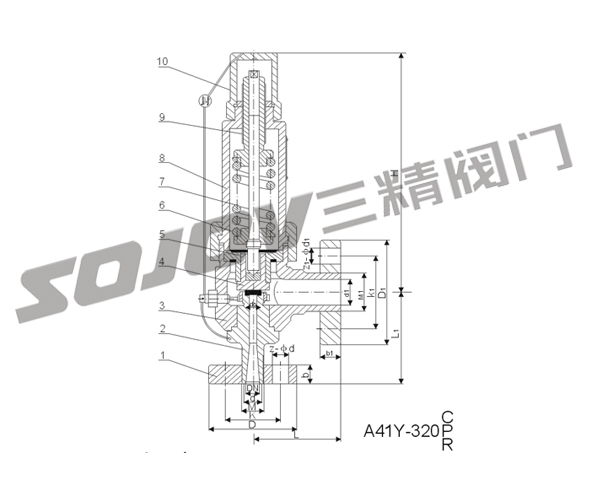

A41Y外形尺寸和连接尺寸

公称压力PN(MPa)

公称通径DN(mm)

尺寸(mm)

重量(kg)

do

d

D

D1

M

D2

B

Z-Φd

DN

D

D1

M

D2

b

Z-Φd

L

L1

H

16
(单法兰)

15

7

16

95

60

M-24×2

18

20

3-18

-

36

-

M-33×2

-

-

-

45

80

105

4

20

10

19

95

60

M-33×2

22

20

3-18

-

48

-

M-33×2

-

-

-

45

80

105

4.5

25

12

23

105

68

M-33×2

28

20

3-18

-

48

-

M-33×2

-

-

-

45

80

105

5.2

16

15

8

15

95

60

M-24×2

18

20

3-18

32

115

-

M-42×2

37

22

4-18

95

100

259

7.8

20

10

23

98

60

M-24×2

20

20

3-18

40

165

-

M-52×2

47

28

6-26

110

115

266

11.5

25

12

23

105

68

M-33×2

28

20

3-18

40

165

-

M-52×2

47

28

6-26

110

115

266

12.5

32

15

25

115

80

M-42×2

37

22

4-18

50

165

115

M-64×3

59

32

6-26

130

1450

335

21.3

40

20

39

165

115

M-52×2

47

28

6-26

65

200

145

M-80×3

74

40

6-29

150

170

390

35.3

50

25

48

165

115

M-64×3

59

32

6-26

80

225

170

M-100×3

94

50

6-33

190

210

393

48

32

15

8

17

105

68

M-33×2

29

20

3-18

32

115

80

M-42×2

37

22

4-18

95

100

259

8.1

20

10

23

105

68

M-33×2

29

20

3-18

40

165

115

M-52×2

47

28

6-26

110

115

266

12

25

12

23

115

80

M-42×2

36

22

4-18

40

165

115

M-52×2

47

28

6-26

110

115

266

13

32

14

30

135

95

M-48×2

41

25

4-22

50

165

115

M-64×3

59

32

6-26

130

140

335

22.2

40

16
